Преимущества
- Полное вращение 360°
Кран-манипулятор SQ8 с прямой стрелой может вращаться вокруг своей оси на 360 градусов благодаря применению червячного редуктора.
- Превосходная устойчивость
Данная крано-манипуляторная установка оснащена аутригерами с большей шириной вылета 5.56 метров, которые обеспечивают превосходную устойчивость во время работы крана. Гидравлические задние опоры могут быть установлены дополнительно. Это позволит повысить стабильность и приспособляемость крана к более сложным условиям эксплуатации. Кроме того, благодаря использованию стрелы шестиугольной формы достигается отличная поперечная устойчивость.
- Надежная система управления
Работа КМУ напрямую контролируется главным распределителем, тогда как за работу аутригеров отвечают раздельные клапаны. Переключающие клапаны для подъемного оборудования не допускают неправильную эксплуатацию. Оба вида регулирующих устройств поддерживают эксплуатацию с обеих сторон.
- Высокая степень безопасности
Ограничитель высоты, устройство защиты от сильного ветра и светодиодные лампы высокой мощности являются базовой комплектацией для наших кранов-манипуляторов. Они гарантируют высокую степень безопасности работы. Ограничитель грузового момента может быть установлен дополнительно.
Технические параметры:
| Наименование |
Ед. измерения |
Параметры |
| Макс. грузовой момент |
кН.м |
200 |
| Макс. грузоподъемность |
кг |
8000 |
| Макс. рабочая высота |
мм |
13300 |
| Длина стрелы (полностью втянутая) |
мм |
4600 |
| Максимальная высота подъема (от земли) |
мм |
Примерно 16600 |
| Коэффициент подъема |
|
6/4 |
| Макс. угол подъема стрелы |
(°) |
75 |
| Мин. угол подъема стрелы |
(°) |
0 |
| Боковой размах передней опоры |
мм |
2114~5560 |
| Боковой размах задней опоры |
мм |
2200 |
| Макс. скорость подъема |
Главный крюк (одиночный трос) |
Подъем |
м/мин |
87 |
| Опускание |
87 |
| Скорость вращения |
об/мин |
≤2.5 |
| Угол поворота |
° |
Полный оборот на 360 ° |
| Вес крана |
кг |
3168 (вкл. заднюю опору) |
| Топливный насос |
————- |
Шестеренчатый насос |
| Емкость топливного бака |
л |
150 |
| Рабочее давление гидравлической системы |
МПа |
23 |
| Поток гидравлической системы |
л/мин |
60 |

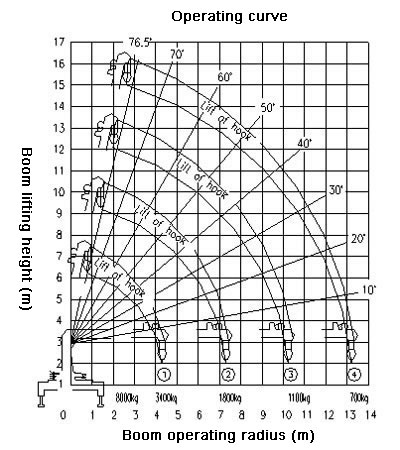

Номинальная грузоподъемность крана-манипулятора (единица измерения: кгс):
| Рабочий радиус (м) |
4.6м |
7.6м |
10.55м |
13.6м |
| 2.5 |
*8000 |
*5700 |
5200 |
|
| 3.0 |
*6000 |
5000 |
4300 |
|
| 3.5 |
4500 |
4000 |
3850 |
3400 |
| 4.0 |
3900 |
3500 |
3400 |
3100 |
| 4.5 |
(4.3) 3400 |
3100 |
3100 |
2900 |
| 5.0 |
|
2850 |
2750 |
2600 |
| 5.5 |
|
2600 |
2550 |
2400 |
| 6.0 |
|
2300 |
2350 |
2200 |
| 7.0 |
|
2000 |
2000 |
1850 |
| 8.0 |
|
(7.3) 1800 |
1750 |
1625 |
| 9.0 |
|
|
1550 |
1450 |
| 10.0 |
|
|
(10.25) 1100 |
1300 |
| 11.0 |
|
|
|
1200 |
| 12.0 |
|
|
|
1000 |
| 13.0 |
|
|
|
(13.3) 700 |
| Коэффициент усиления |
Для показателей, помеченных «*» коэффициент усиления составляет 6, для остальных – 4. |
